进口美标卡套旋塞阀

详细介绍

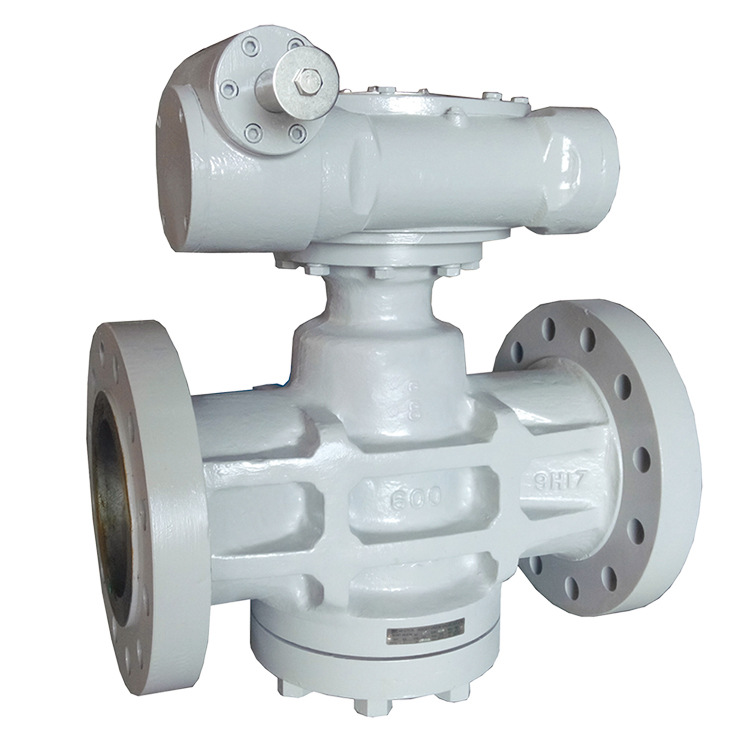

进口美标卡套旋塞阀
进口美标卡套旋塞阀

品牌:美国威盾VTON

进口美标卡套旋塞阀适用于公称压 CLASS150-CLASS1500,工作温度为-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。旋塞阀的阀体和密封面间设有油槽,可随时通过油嘴向阀座注入密封油脂,增加密封性能。零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足工程需要。;密封性是通过卡套四周的密封面来实现的,独特的360°金属唇边保护固定卡套。
进口美标卡套旋塞阀参数

公称通径:1/2"-8"(DN15-DN200)
公称压力:150LB-600LB
适用温度:250
适用介质:硝酸类、非腐蚀、弱腐蚀
连接方式:法兰连接
材质属性:铸钢、不锈钢(阀体);铸钢、不锈钢(塞子);铸钢、不锈钢(填料压盖);聚四氟乙烯(填料)
设计标准:ANSI B16.34AP1600
结构长度:ANSI B16.10
法兰尺寸:ANSI B16.5
试验标准:AP1598

进口美标卡套旋塞阀特征

美标卡套旋塞阀密封性是通过卡套四周的密封面来实现的,独特的360°金属唇边保护固定卡套。主要应用于化工、石油、制药、冶金等行业的系统管路中,主要作用是输送在常温状态下会凝固、易结晶的介质。旋塞阀是关闭件或柱塞形的旋转阀,通过旋转90度使阀塞上的通道口与阀体上的通道口相通或分开,实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中,通道一般成矩形;而在锥形阀塞中,通道成梯形。

进口美标卡套旋塞阀主要连接外形和尺寸



DN

1/2

3/4

1

1-1/4

1-1/2

2

2-1/2

3

4

5

6

8

L

140

152

165

178

190

216

241

283

305

381

403

419

H

110

115

115

135

140

150

165

180

380

460

520

580





注:此外形尺寸为150LB压力旋塞阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口旋塞阀是一种快速开关的直通阀,由于旋密封面之间运动带有擦拭作用,而在全开时可完全防止与流动介质的接触,故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性是它易于适应多通道结构,以致一个阀可以获得两个、三个、四个不同的流道,这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。



主要材料表:

阀体、阀盖

塞体

调节阀

调节垫片

O形圈

工作温度

适用介质

WCB

WCB

F6


PTFE 增强PTFE

氟橡胶

-29340

水、蒸汽、天然气、石油、石油产品、硝酸、醋酸

A105

A105

F6

CF8

F304

F304

CF3

F316

F316

PTFE

耐酸220

CF8M

F304L

F304L

CF3M

F316L

F316L
