进口真空隔膜阀

详细介绍

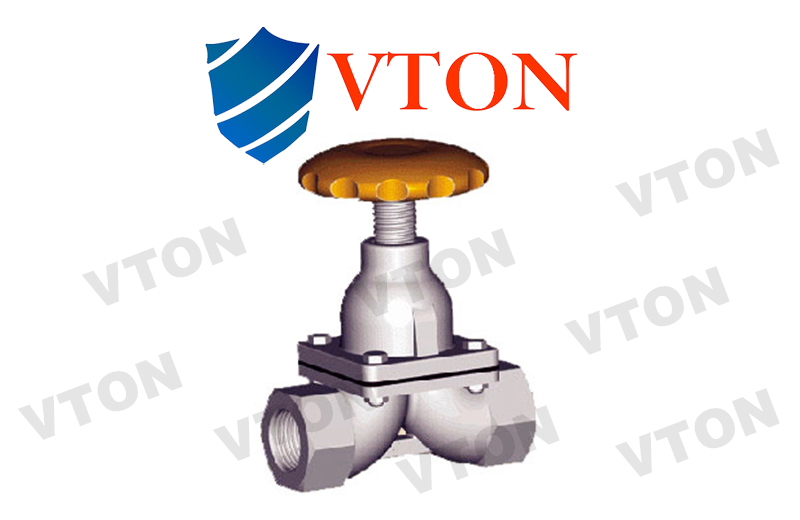

进口真空隔膜阀(图1)

一、进口真空隔膜阀产品概述

品牌:美国威盾VTON

进口真空隔膜阀,Vacuum diaphragm valve,也叫高真空隔膜阀,真空负压隔膜阀,真空不锈钢隔膜阀,是指阀体采用不锈钢材质,四氟密封膜片,用于接通或切断真空(压力)系统管路中的介质流的隔膜阀。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。VTLDF01 high vacuum(pressure)diaphraVTLDF01 valve is used to put through or cut off the medium flow in vacuum(pressure)pipeline in the areas of vacuum, dairy products, breweries, biological engineering, foodstuff, pharmaceuticals, drinks, cosmetics and chemicals.



二、进口真空隔膜阀技术参数


 阀门漏率:Valve Leak Rate

 ≤1.3×10-4Pa.L/S.

 适用温度:Applicable Temperature

 -25~+80℃(丁腈橡胶)
 -30~+150℃(氟橡胶)

 适用范围:Applicability

 连接型式 Loose Flange

 使用压力范围(Pa)

 活套法兰

 0.6×106~1.3×10-4

 焊接法兰

 1.6×106~1.3×10-4

 快卸法兰

 0.1×106~1.3×10-4

 螺纹连接 Threaded Connection

 1.6×106~1.3×10-4



三、 进口真空隔膜阀材质

阀体、阀板、阀杆:不锈钢
隔膜:硅橡胶、氟橡胶

Body, disc and stem: stainless steel
DiaphraVTLDF01: silicon rubber, Viton



四、进口真空隔膜阀主要尺寸图



进口真空隔膜阀



活套法兰连接 (图一)

Model
型号

DN

Do

D

n-φc

W

H/H1

L

VTLDF01-10

10

40

55

4-φ6.6

65

89/99

75

VTLDF01-16

16

45

60

4-φ6.6

80

89/99

108

VTLDF01-20

20

50

65

4-φ6.6

80

91/102

118

VTLDF01-25

25

55

70

4-φ6.6

80

110/123

120

VTLDF01-32

32

70

90

4-φ9

80

129/138

146

VTLDF01-40

40

80

100

4-φ9

120

139/159

150

VTLDF01-50

50

90

110

4-φ9

120

159/186

180



快卸法兰连接 (图二)

Model
型号

DN

D1

D

W

H/H1

L

VTLQF01-10

10

12.2

30

65

89/99

75

VTLQF01-16

16

17.2

30

80

89/99

108

VTLQF01-20

20

26.2

40

80

91/102

118

VTLQF01-25

25

26.2

40

80

110/123

120

VTLQF01-32

32

34.2

55

80

129/138

146

VTLQF01-40

40

41.2

55

120

139/159

150

VTLQF01-50

50

52.2

75

120

159/186

180



I型焊接管连接(图三)

Model
型号

DN

D

W

H/H1

L

VTLSW01-10

10

17

65

89/99

75

VTLSW01-25

25

32

80

110/123

120

VTLSW01-40

40

45

120

139/159

150

VTLSW01-50

50

57

120

159/186

180



II型焊接管连接(图四)

Model
型号

DN

D

W

H/H1

L

VTLSG01-10

10

17

65

89/99

75

VTLSG01-25

25

32

80

110/123

120

VTLSG01-40

40

45

120

139/159

150

VTLSG01-50

50

57

120

159/186

180






为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。
